株洲市自來水有限責任公司

第二代供水調度系統簡介

株洲市自來水有限責任公司第二代供水調度系統項目的建設于2009年底啟動，相對于90年代初建成的公司第一代系統，更科學、高效和經濟實用，可實現對全市供水管網運行狀態的實時監控，建立對突發事件的快速響應機制，為株洲市供水設施的經濟、可靠運行提供更為切實的保障。

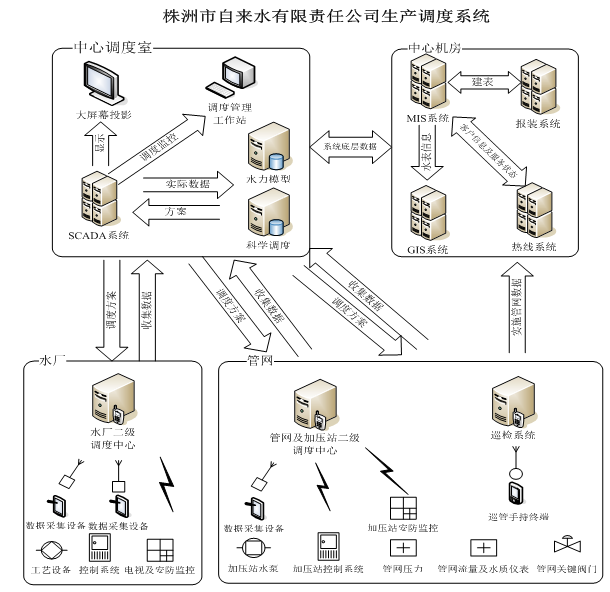

本系統由我司與湖南華億電子工程有限公司共同策劃實施。項目充分利用日益發展成熟的計算機信息技術、3G通信技術和自動控制技術，結合統計、預測、數學模型、空間分析等手段，對公司經濟、技術指標和管網實時運轉情況進行反饋控制，實現對供水調度各工作環節的合理配置。系統建成后，其功能將在管網的快速準確監控、安全維護、優化設計以及搶修施工和用戶需求的迅速響應等方面表現得尤為突出。

第二代供水調度系統建設總投資1400萬元，計劃于2012年底全部完成。整個項目分三個階段實施：第一階段，完成生產調度系統的基礎建設，內容主要包括：水廠工藝數據監視系統、管網壓力數據采集系統、管網分區計量系統、大客戶流量監控系統、生產統計數據分析系統、水司各單位及二次供水加壓站遠程視頻監控系統、管網巡檢管理系統、生產調度專用骨干網絡、供水110熱線系統、供水調度中心的建設等；第二階段，實現水司各業務系統的數據集成，具體包括管網地理信息系統、營業收費系統、供水服務熱線系統、辦公自動化系統等的數據集成，同時建立我司管網水力模擬系統；第三階段，將建設科學調度及決策系統，并進行調度系統流程及功能調整和擴充。截至2011年6月份，本建設項目己完成投資850萬元，完成了系統第一階段全部項目內容。

株洲水司第二代供水調度系統具有以下七大特點：

1、通過科學布點、分區管理和先進的設備選型，使得整個系統監控過程信息完整，且調度反饋響應迅速。

2、系統擁有高效、多樣的數據分析工具，使調度管理更加方便、有效。

3、通過生產統計分析系統，可實現數據采集的自動化，并生成完整的生產報表。

4、在保證數據安全的基礎上，實現了所有系統數據的移動設備訪問。

5、全新的供水調度中心設計，在實現全面數據監控的同時完成了調度系統內、外信息的整合。

6、建立獨立的生產調度專用網絡，以保證系統數據的傳輸效率及可靠性。

7、擁有獨立的中間數據層，極大方便了未來系統功能的擴展及與其它業務系統的數據集成。

系統功能介紹

1.   水廠、加壓站工藝數據監視

通過對各個水廠自動化控制系統的進一步完善和系統整合，將所有水廠的工藝控制數據融合到一個統一的平臺。

對全市的大型加壓站和由公司托管的幾十處二次供水加壓站實施自動化控制改造，從而全面實現了這些加壓站的閉環控制和實時壓力、現場視頻監控。

2.   管網壓力監控、管網分區計量、大客戶流量監控

在全市各供水主管、管網分界點上安裝測壓、測流儀表，并通過3G無線數傳終端上傳至公司服務器中，使供水調度中心能夠?qū)崟r掌握全市的管網壓力及流量動態，實現管網運行狀態的科學分析和供水設施的優化配置與合理調度。目前己設置的全市管網壓力監測點為65個、分區流量22個、大客戶監控點100個。

3．遠程視頻監控

采用IP監控與模擬監控相結合的方式，對各個水廠、二次供水加壓站的本地電視監控系統進行建設、完善及整合，實現調度中心對全部供水設施的工藝流程運行和安防監控，同時完成管網搶修現場視頻的3G方式接入。

4. 管網巡管

通過管網巡管管理平臺實現管網巡管計劃的制訂、對工作人員的任務下達以及巡管人員對現場問題點的記錄、拍照上報等遠程操作控制。同時還可實現管網地理信息的查詢和對工作人員巡管移動軌跡的實時監控。

5. 供水110熱線系統

通過建立22333555供水熱線系統，打造公司與廣大用戶間的信息交流平臺，對外進行供水信息發布，及時處理用戶咨詢投訴，完成外界信息與調度監控系統信息的整合。
